DATA
| 項目（単位） | 密度 | 引張強度 | 伸び | 25％圧縮荷重 | 圧縮残留歪 |
| グレード | Kg/ｍ³(g/cm³) | Mpa(Kg/cm²) | ％ | Mpa(Kg/cm²) | ％ |
| TL3503 黒 | 260(0.26) | 0.32(3.3) | 70 | 0.036(0.37) | 6.0 |
| TL4400 白 | 260(0.26) | 0.44(4.5) | 48 | 0.034(0.35) | 4.5 |
| TL4401 橙 | 220(0.22) | 0.34(3.5) | 46 | 0.026(0.27) | 4.7 |
| TL4402 灰 | 280(0.28) | 0.50(5.1) | 48 | 0.040(0.41) | 6.1 |
| TL4403 黒 | 310(0.31) | 0.58(5.9) | 48 | 0.038(0.39) | 5.4 |
| 試験方法 | JIS K 6401 | JIS K 6251 | JIS K 6251 | JIS K 6254 | JIS K 6401 |
| 項目（単位） | 密度 | 引張強度 | 伸び | 25％圧縮荷重 | 圧縮残留歪 |
| グレード | Kg/ｍ³(g/cm³) | Mpa(Kg/cm²) | ％ | Mpa(Kg/cm²) | ％ |
| BF-1000 白 | 220(0.22) | 0.25(2.5) | 100 | 0.021(0.21) | 2.9 |
| HT-800 灰 | 320(0.32) | 0.37(3.8) | 73 | 0.073(0.74) | 1.1 |
| 試験方法 | JIS K 6401 | JIS K 6251 | JIS K 6251 | JIS K 6254 | JIS K 6401 |
S-Sカーブ
＜試験条件＞■圧縮速度1mm/分で圧縮し、荷重・たわみ曲線（S-Sカーブ）を測定したグラフ

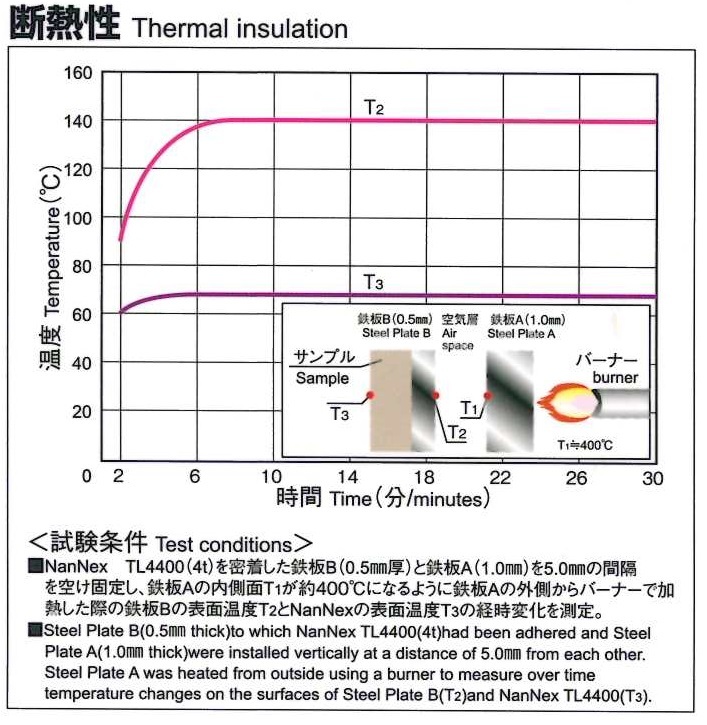

断熱性
＜試験条件＞■TL4400の4Tを密着した鉄板B（0.5mm厚）と鉄板A（1.0mm厚）を５mmの間隔をあけ固定し、鉄板Aの内側面T1が約４００℃になるように鉄板Aの外側からバーナーで加熱した際の鉄板Bの表面温度T2とナンネックスの表面温度T3の経時変化を測定したグラフ

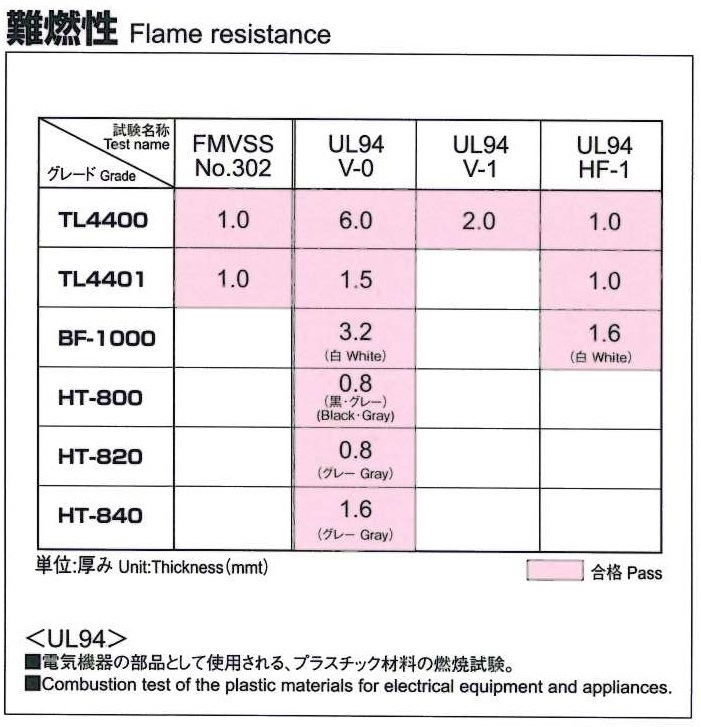

難燃性
＜UL94＞■電気機器の製品として使用されるプラスチック材料の燃焼試験

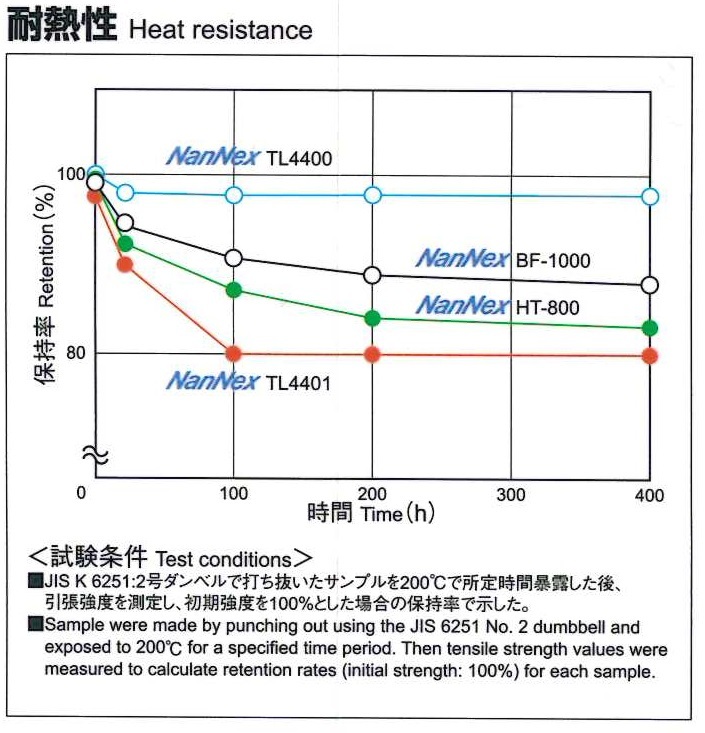

耐熱性
＜試験条件＞■JIS K6251:2号ダンベルで打ち抜いたサンプルを200℃で所定時間暴露した後、引張り強度を測定し、初期強度を１００％とした場合の保持率で示したグラフ

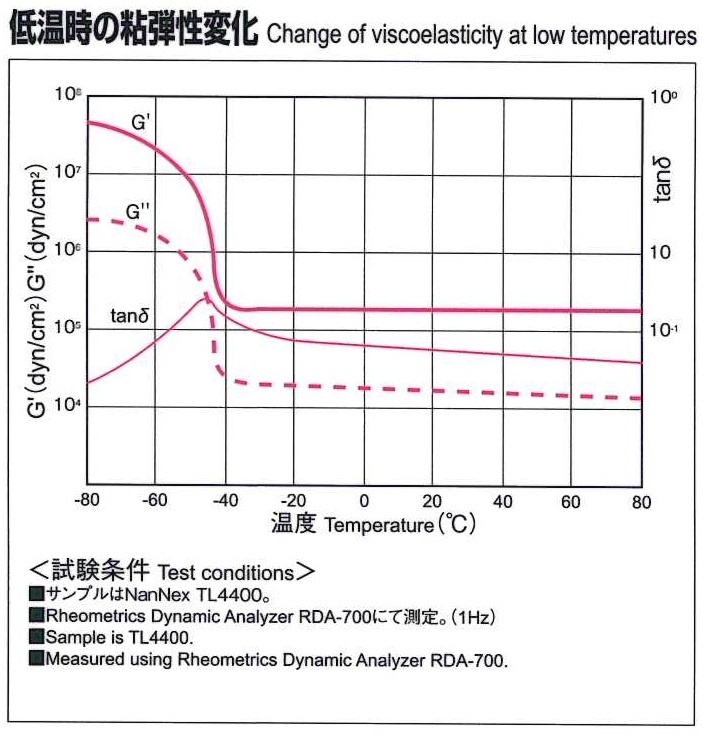

低温時の粘弾性変化
＜試験条件＞■サンプルはナンネックスTL4400 Rheometrics Dynamic Analyzer RDA-700にて測定（1Hz）

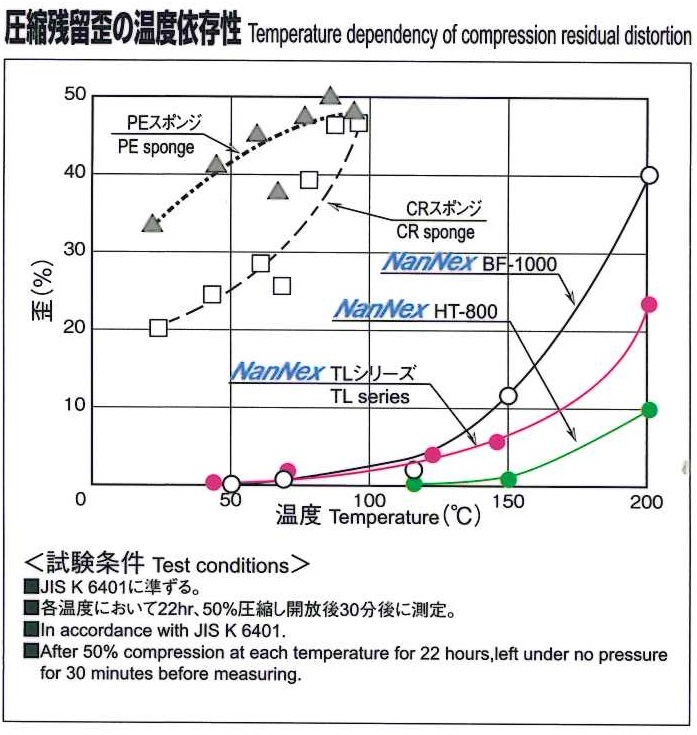

圧縮残留歪の温度依存性
＜試験条件＞■JIS K 6401に準ずる。各温度において22Hr、50％圧縮し開放後３０分後に測定。
★システムの利用方法★
１．素材を選定する。
ナンネックスのみ、ナンネックス/テープとか．．．ｅｔｃ
２．素材か加工品かを決める
1.評価用素材
基本サイズは、500ｍｍＸ1000ｍｍ
2.角切り製品
タテＸヨコの四角品
3.型物製品
図面のあるもの
３．引合送信フォームに入力
1.評価用素材
基本サイズ以外希望の方は、特記事項に入力。
2.角切り製品
タテ，ヨコ寸法を特記事項に入力。
3.型物製品
図面を添付ファイル付メール送信、もしくはＦＡＸで送信。※複数種類をお引合の方は、ご面倒ですが複数回入力を繰返してください。入力するのが面倒な方は内容のモレがない状況でＦＡＸをしてくださっても結構です。ＦＡＸ；072-964-1374
４．見積メール（ＦＡＸ）回答
請負いの可否を判断後１時間以内にお見積りを送信いたします。（ただし営業日のみ当社指定休日は、除く）
５．見積メール（ＦＡＸ）の確認
予算に合うかどうかご確認ください。
６．ＯＫメール（ＦＡＸ）の返信
見積りを了解いただけた場合は、見積りメールをそのまま当社メールアドレスに至急！ご返信ください。（ＦＡＸの方は、ＦＡＸ返信ください）
７．加工開始・出荷
ＯＫメール（ＦＡＸ）の確認後、加工をスタート。製品出荷後、送り状をお客様にＦＡＸいたします。
８．商品到着・代金支払い
代金決済は、佐川急便Ｅ－コレクトを利用いたします。商品到着後に佐川急便運転手に現金かクレジットカードでお支払いいただくシステムです。カード番号等の当社への送信は必要ありませんのでセキュリティー上の不安はありません。
